    闸阀

    2024.05.17 15:40 2255次

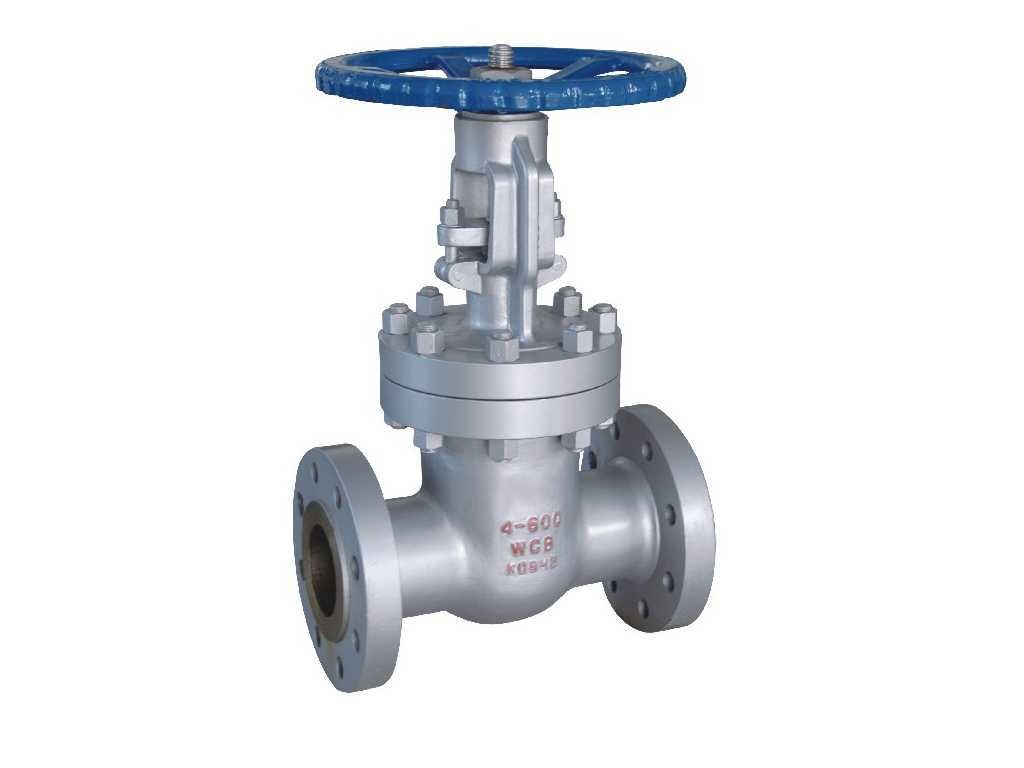

    闸阀

    "闸阀又叫闸板阀,主要由阀体、阀盖、闸板、阀杆、阀座和密封填料等部分组成,是隔离类阀门中最常见的阀门类型之一。闸阀的主要目的是截断流体,正是由于这个原因,通常被称为“截断”阀或“阻断""阀。闸阀有很多种不同的结构形式,其所采用的密封元件结构类型不同。根据密封元件的结构,又可分成几种不同的类型。

    按阀杆分类:

    按阀杆类型可分为明杆闸阀与暗杆闸阀。阀杆是闸阀的操作部件,其作用是将启闭力传递到启闭件上。

    1、明杆闸阀其阀杆梯形螺纹置于阀体之外,位于阀杆上部,通过旋转阀杆螺母,使阀杆带动闸板同步上升与下降来实现阀门的启闭,因此容易识别阀门的启闭状态,避免误操作。由于阀杆螺母在体腔外,有利于润滑,同时启闭状态直观明显,因而应用广泛,但在恶劣环境中,阀杆的外露螺纹易受损害和腐蚀,甚至影响操作。它的缺点是阀门开启后的高度大,通常在阀门原高度的基础上要加一个行程,因而需要很大的操作空间。

    2、暗杆闸阀又叫旋转杆闸阀(亦叫暗杆楔式闸阀),阀杆螺母置于阀体内部,与介质直接接触,常被固定在闸板上。通过阀杆的旋转使阀杆螺母带动闸板做升降运动来完成启闭。通常在阀杆的底端有梯形螺纹,通过阀门底端的螺纹以及阀瓣上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。由于传动用的梯形螺纹位于阀体内部,易受介质腐蚀和无法进行润滑,开启程度不能直接观察,需另设指示装置。但它的阀杆不做升降运动,所需操作空间小,故适用于位置有限管路密集的场合。

    按结构分类:

    按结构类型可分为楔式闸阀和平行式闸阀两种。即闸板为楔式的称为楔式闸阀,闸板为平行式的即为平板闸阀。

    1、平板闸阀即密封面与垂直中心线平行,因此阀体与闸板上的密封面也互相平行。这种闸阀最常见的是双闸板式,为了关闭时使阀体与闸板两密封面问接触严密,常采用在两片闸板夹有双面推力楔块,大多使用于小管线一类的低压管道上。平行式闸阀采用单闸板的也有但很少见。

    2、楔式闸阀即密封面与垂直中心线成一定角度,即两个密封面成楔形的闸阀。楔式闸阀的闸板单、双均有。双闸板式的优点是密封而角度的精度要求较低,温度变化不易使闸板楔住,密封面磨损可加垫片补偿。缺点是结构复杂,在枯性介质中易粘住,更主要是上下挡板长年锈蚀后闸板容易脱落。"
